Foto mit Sonneneinstrahlung

Wo bleibt der Schat­ten der Decke?

Sonnenstudie Grundriss
Son­nen­stu­di­en sind eine fei­ne Sache in Revit: Für jeden Ort der Welt zu jeder Zeit sind sie schnell erstellt. Ob städ­te­bau­li­che Stu­di­en oder Innen­raum­per­spek­ti­ven: kein Problem.
Was aber tun, wenn im Grund­riss die Ver­schat­tung simu­liert wer­den soll?

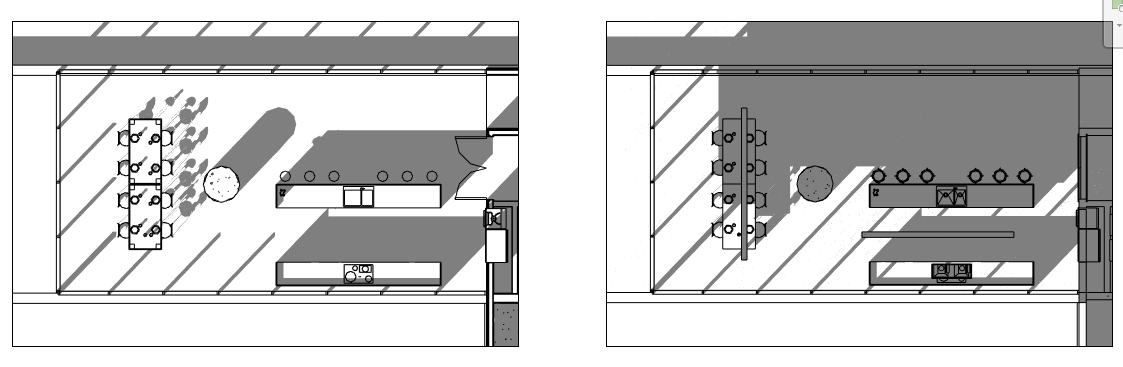

Zwar kann man auch im Grund­riss eine Son­nen­stu­die erstel­len; schnell fällt aber auf, dass Ele­men­te über der Schnitt­ebe­ne kei­nen Schat­ten werfen.

In Wahr­heit wer­fen die Geschoss­de­cke, Fas­sa­den­pfos­ten etc. über Schnitt­ebe­ne natür­lich einen Schatten.

Hier hilft nur 3D!

Man kann tun was man will, letzt­end­lich brau­chen wir für die rich­ti­ge Dar­stel­lung eine 3D-Ansicht.

Auf Räu­me und Ras­ter müs­sen wir in der 3D-Ansicht lei­der ver­zich­ten, aber dafür erhal­ten wir eine rea­lis­ti­sche Verschattung.

Zuerst eine Kamera

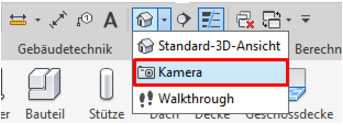

Der ers­te Schritt beginnt mit einer neu­en Kame­ra, die irgend­wo im Pro­jekt plat­ziert wird.

Kamera Einstellung

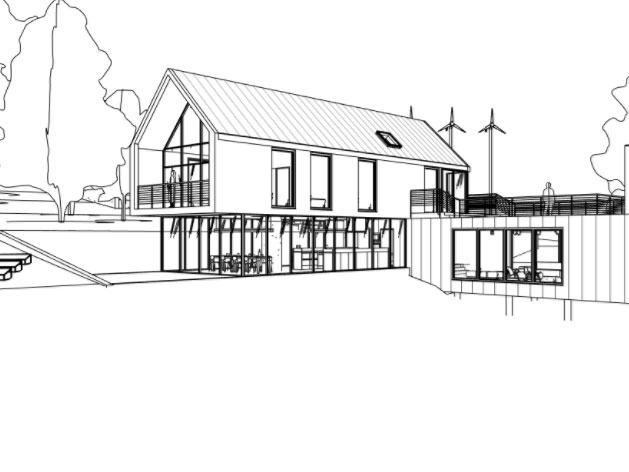

Sie zeigt das Pro­jekt aus einer belie­bi­gen Perspektive.
Gebäudeplannung

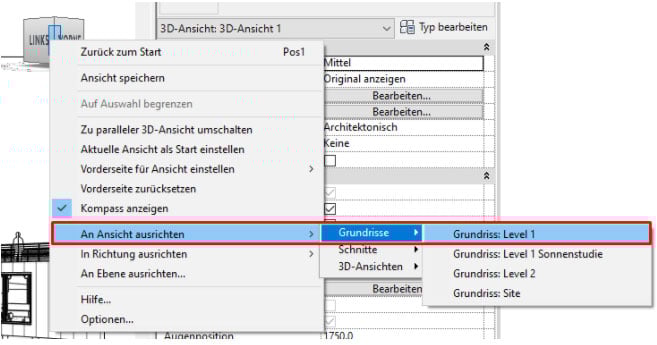

Mit Rechts­klick auf den View­Cu­be wird jetzt die Kame­ra auf den gewünsch­ten Grund­riss ausgerichtet.
Einstellungsfenster Sonne

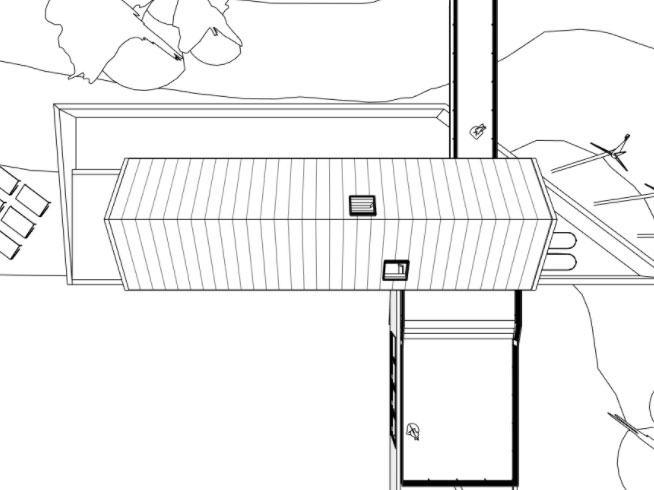

Wir bli­cken nun von oben aufs Pro­jekt, sehen aber noch alle Bau­tei­le per­spek­ti­visch dargestellt.



Vogelperspektive Planung

Raus aus der Perspektive

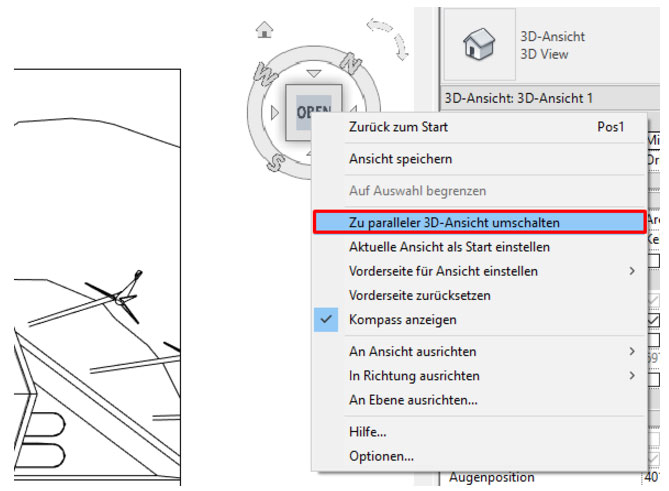

Als nächs­tes stel­len wir auf par­al­le­le 3D-Ansicht um.  Das geschieht wie­der mit Rechts­klick auf den ViewCube.



3D Einstellung Ansicht

Kame­ra­hö­he ändern

Als letz­ten und ent­schei­den­den Schritt müs­sen wir die Kame­ra­hö­he so anpas­sen, dass wir das gewünsch­te Geschoss sehen. Dazu gibt es 2 Wege:

1. Navi­ga­ti­ons­rad

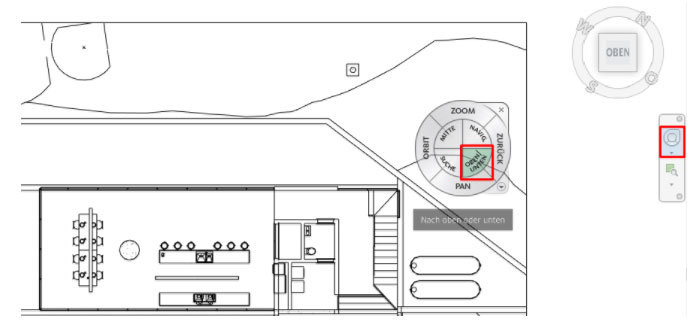

Ent­we­der kli­cken wir auf das Navi­ga­ti­ons­rad (bzw. Short­cut F8) und ändern mit „OBEN/UNTEN“ die Höhe der Kamera.

Navigationsansicht

2. Ver­schie­ben im Schnitt

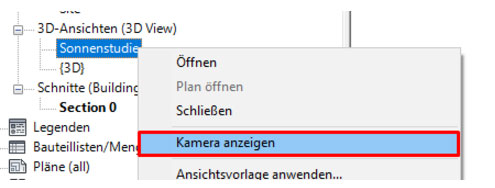

Alter­na­tiv öff­nen wir einen Schnitt, bei dem am bes­ten der Zuschnei­de­be­reich deak­ti­viert ist. Mit Rechts­klick auf die Kame­ra im Pro­jekt­brow­ser kön­nen wir sie im Schnitt anzeigen.

Kameranzeige Einstellung

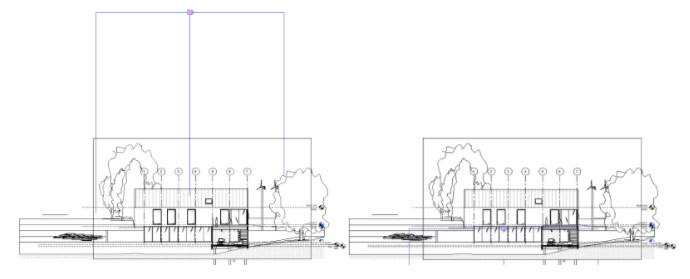

Jetzt schie­ben wir die Kame­ra im Schnitt nach unten auf das gewünsch­te Geschoß.
Schnitt Ansicht Gebäude

Fer­tig – alle Schat­ten wer­den angezeigt!

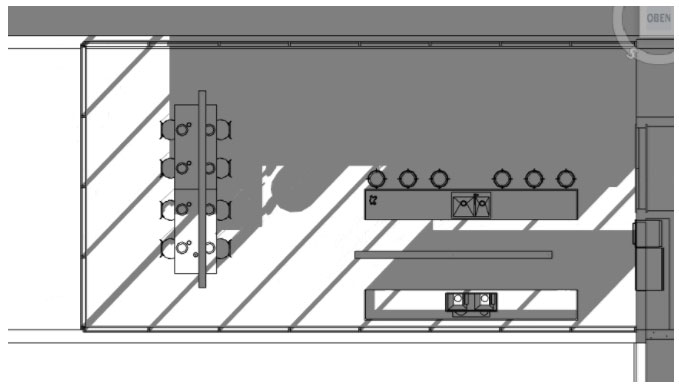

Zum Schluss kön­nen wir die Schat­ten akti­vie­ren und den Son­nen­stand ein­stel­len. Jetzt erzeu­gen auch Ele­men­te über Kopf den kor­rek­ten Schattenwurf.



Schattenanzeige in der Planung
