Richtige Nutzung & Verwaltung von Abruftabellen in Autodesk® Revit®
Abruftabellen sind eine feine Sache, vor allem wenn es um Formteile in der TGA geht. Was mit Formeln theoretisch möglich wäre, praktisch aber nicht umsetzbar ist, löst die Abruftabelle auf elegante Weise. Beispielsweise lässt sich damit die Geometrie eines Rohrbogens anhand der angeschlossenen Durchmesser anpassen, und zwar für eine Vielzahl an Durchmessern.

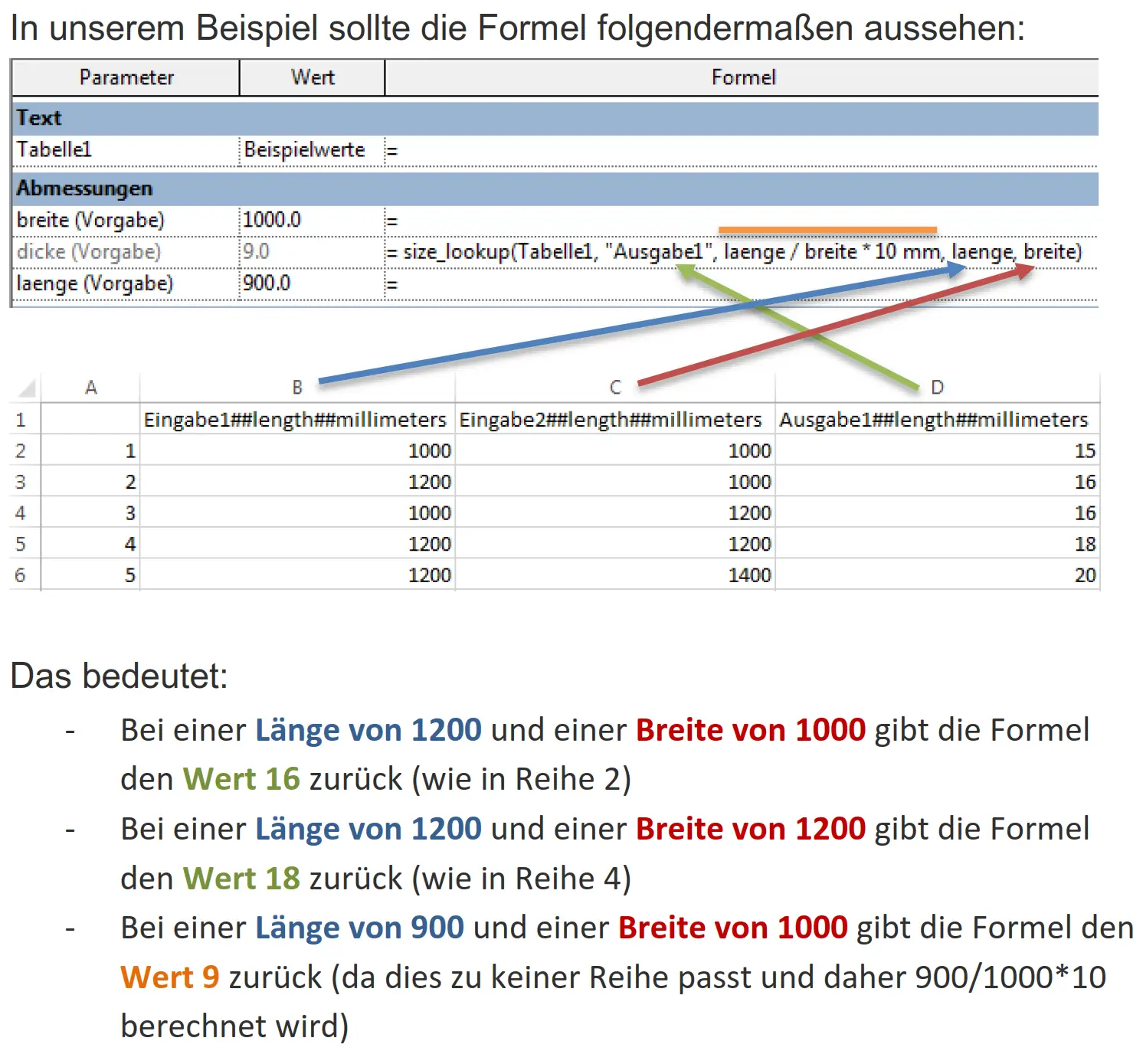

Quelle: Autodesk – Die Entzauberung von Abruftabellen in Revitfamilien (Link)
Aber Hand aufs Herz: Wie oft habt ihr schon eine Abruftabelle eingerichtet? Sie sind recht abstrakt, die Hilfe von Autodesk ist schon älter und beantwortet auch nicht alle Fragen.
Funktion, Import und Export von Abruftabellen – ein Tutorial
Eigentlich wollte ich hier beschreiben, wie Abruftabellen funktionieren, wie man sie exportiert und importiert, wie man Einheiten definiert, die keine Längenangaben sind etc.
Doch das macht jetzt alles keinen Sinn mehr, da ich auf eine grandiose Anleitung gestoßen bin, die das alles wunderbar aufbereitet und beschreibt.
Das Dokument stammt von Autodesk® aus dem Jahr 2015, ist aber noch aktuell.
Für Fortgeschrittene sind vor allem folgende Links nützlich:
- Revit Online Hilfe – Abruftabellen:
https://help.autodesk.com/view/RVT/2016/DEU/?guid=GUID-91270AEF225A-49D7-BF84-1F44D1E3E216
- Revit Online Hilfe – CSV-Dateistruktur:
https://help.autodesk.com/view/RVT/2016/DEU/?guid=GUID-DD4D26EB0827-4EDB-8B1F-E591B9EA8CA0
- Revit Online Hilfe– Erstellen eines Typenkatalogs (gibt Ihnen einige brauchbare Einheiten)
https://help.autodesk.com/view/RVT/2016/DEU/?guid=GUID-FFA71D72-D4C5-416D-BF65-1757657C3CE9
Einschränkung
In einem Punkt muss ich aber widersprechen: Im Dokument heißt es:
Sie funktionieren nur mit Zahlenwerten (Nummer, Länge, Fläche, Volumen, …)
Ich habe hier andere Erfahrungen gemacht: Abruftabellen haben bei mir auch mit Texten funktioniert, probiert es einfach aus.
